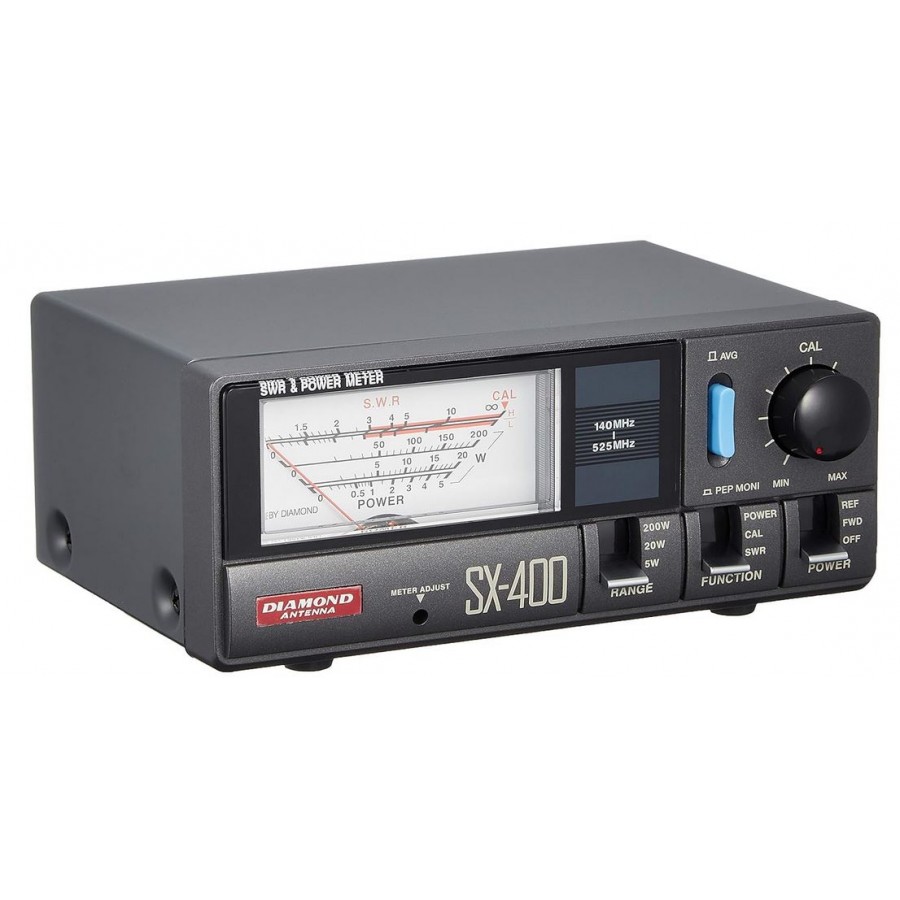

Βαττόμετρο στασιμόμετρο από 140 Mhz - 525 Mhz 200 Watt Diamond SX-400.

Η Diamond SX-400 είναι ένα οπίσθιο φωτιζόμενο SWR/Wattmeter που καλύπτει 140-525 MHz. Ο μετρητής διαβάζει τη μέγιστη ή τη μέση ισχύ και μπορεί να εναλλάσσεται για ανάγνωση ισχύος προς τα εμπρός, αντίστροφης ισχύος ή SWR και έχει τρία εύρη ισχύος: 5, 20 και 200 Watt, σε πλήρη κλίμακα. Εάν χρησιμοποιείται οπίσθιος φωτισμός, απαιτείται πηγή 13,8 VDC. Ο μετρητής παρέχεται με καλώδιο ρεύματος DC.

Προδιαγραφές

     Εύρος συχνοτήτων: 140 έως 525 MHz.
     Εύρος οθόνης ισχύος: 5W, 20W, 200W.
     Ακρίβεια σε πλήρη κλίμακα: Εύρος 5W ±10%(F.S), 20W Εύρος ±5%(F.S), Εύρος 200W ±5%(F.S).
     Ελάχιστη ισχύς στη μέτρηση SWR: 4W.
     Απώλεια εισαγωγής: Λιγότερο από 0,1 dB (140 έως 250 MHz), Λιγότερο από 0,2 dB (400 έως 470 MHz), λιγότερο από 0,3 dB (525 MHz).
     Λειτουργία μέτρησης: Προώθηση ισχύς RF, Ανακλώμενη ισχύς RF, SWR, οθόνη PEP.

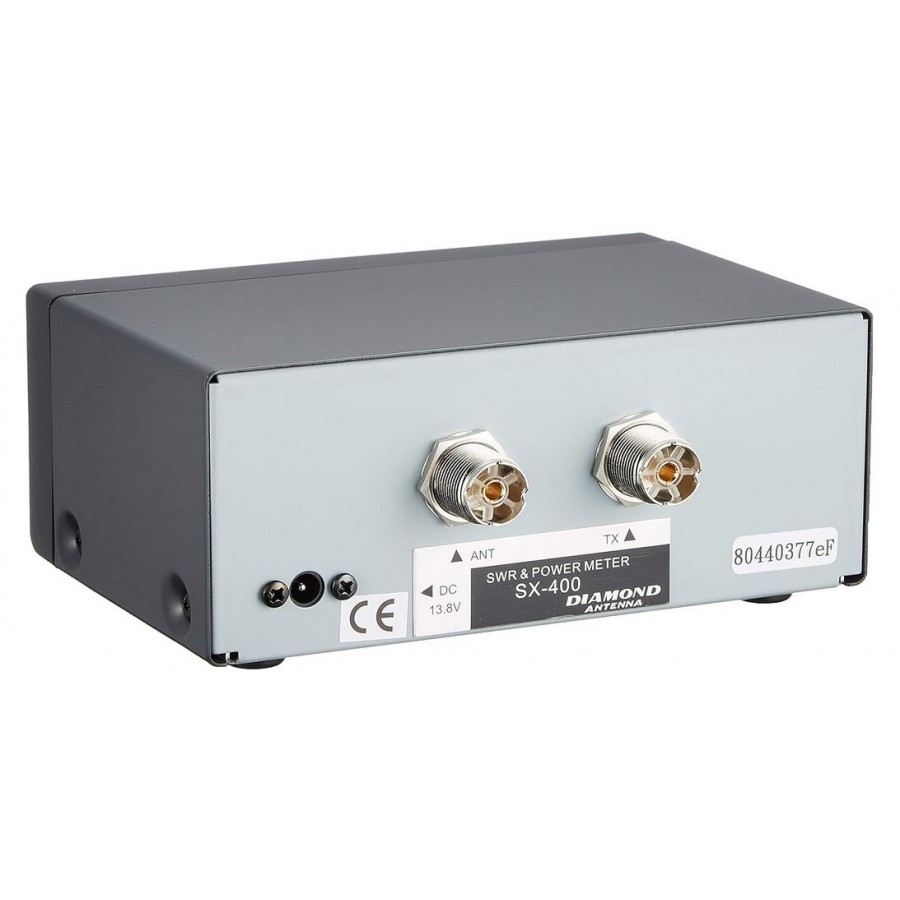

     Σύνδεσμος: PL (SO-239).
     Διαστάσεις: 155W x 63H x 103D mm.
     Βάρος: 540g.
     Αντίσταση: 50 ohms.
