ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ, ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ

• Συχνότητα: 1,8-30 MHz & 50-54 MHz
• Το LPF's Optimized για τις ακόλουθες μπάντες:
1.800-2.000 MHz
3.500-4.000 MHz
7.000-7.300 MHz
10.100-10.150 MHz
14.000-14.350 MHz
18.068-18.168 MHz
21.000-21.450 MHz
24.890-24.990 MHz
28.000-29.700 MHz
50.000-54.000 MHz
• Ενεργή συσκευή: NXP / Freescale MRFE6VP5600H (50V)
• Ισχύς εξόδου: 500W+ PEP P1dB
•Δύναμη εισαγωγής:
20-25W για 500W O/P 80-10m
30-40W για 500W O/P 160m & 6m
•Απόδοση ισχύος: Τυπική 14dB +/- 1dB (80-10m)
•Αρμονική εξόδου / Ψευδής παραμόρφωση: HF >-45dB 6m >-60dBc

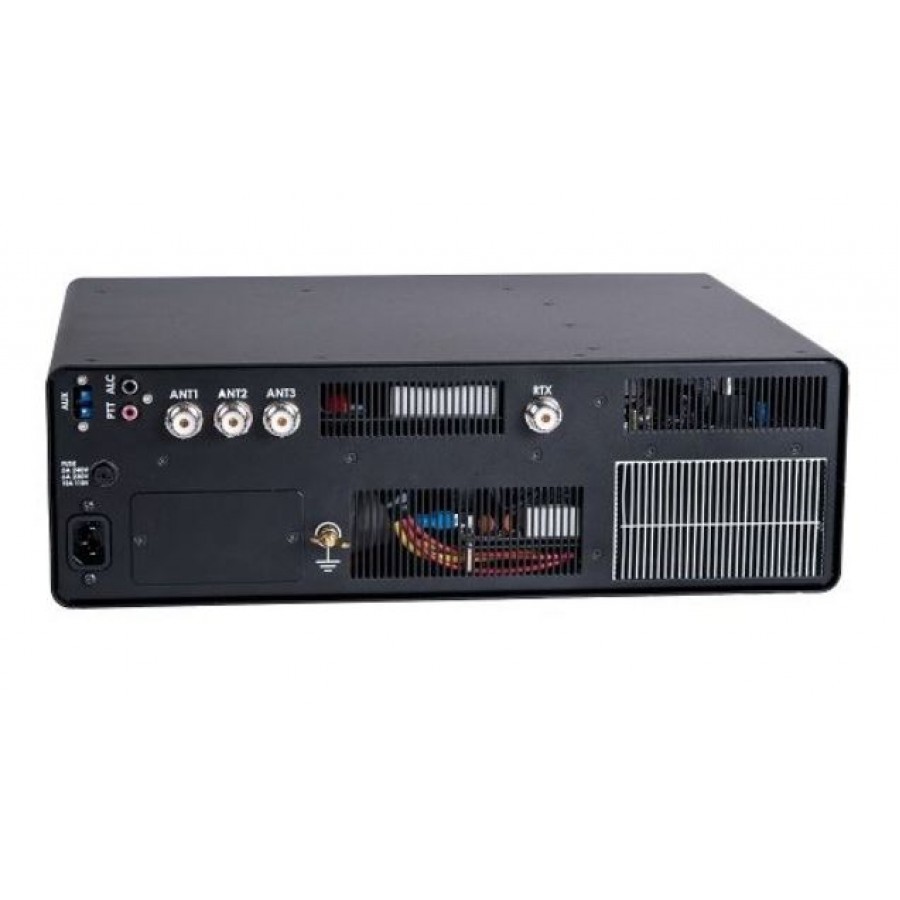

• Είσοδος: 50 Ohm Unbalanced UHF SO239 Female
• Αντιστοίχιση εισόδου: <1,5:1 VSWR (160-6m)
• Έξοδος:
3x 50 Ohm Unbalanced UHF SO239 Θηλυκό
Μονωτής τεφλόν, επίχρυσος ακροδέκτης.
•Τάση τροφοδοσίας:
120 Vac +5-5%
230 Vac +6-10%
240 Vac +10-6%
50/60Hz 1200VA μέγ
• Ασφάλεια εισόδου AC:
5 x 20mm F LBC 250V (Γρήγορο χτύπημα)
Παροχή 240Vac 5Α
Παροχή 230Vac 6Α
Παροχή 115Vac 10Α
•Ρεύμα PA: 27A max (προστατεύεται από το υλικό)
• Μέτρηση:
Ρεύμα αποστράγγισης (Id), Τάση αποστράγγισης (Vd), Σχετική
Ισχύς εξόδου, Ισχύς εισόδου (Pin), Σχετικό Φορτίο
VSWR, Θερμοκρασία ψύκτρας, Τρανζίστορ
Θερμοκρασία, Θερμοκρασία PSU.
•Είσοδος PTT: Κοντά στη γείωση TX, Open Circuit RX, (Κατάλληλο για Open Drain / συλλέκτη / μεταγωγή ρελέ). Έξοδος +5V ρεύμα S/C <15mA σε TX.
•Έξοδος ALC: Αρνητική τάση τάσης, (0 έως –10V), Ρυθμιζόμενη.
• Διαστάσεις: 430mm x 142mm x 324mm (Πλάτος x Ύψος x Βάθος)
• Βάρος: 21,5 kg
