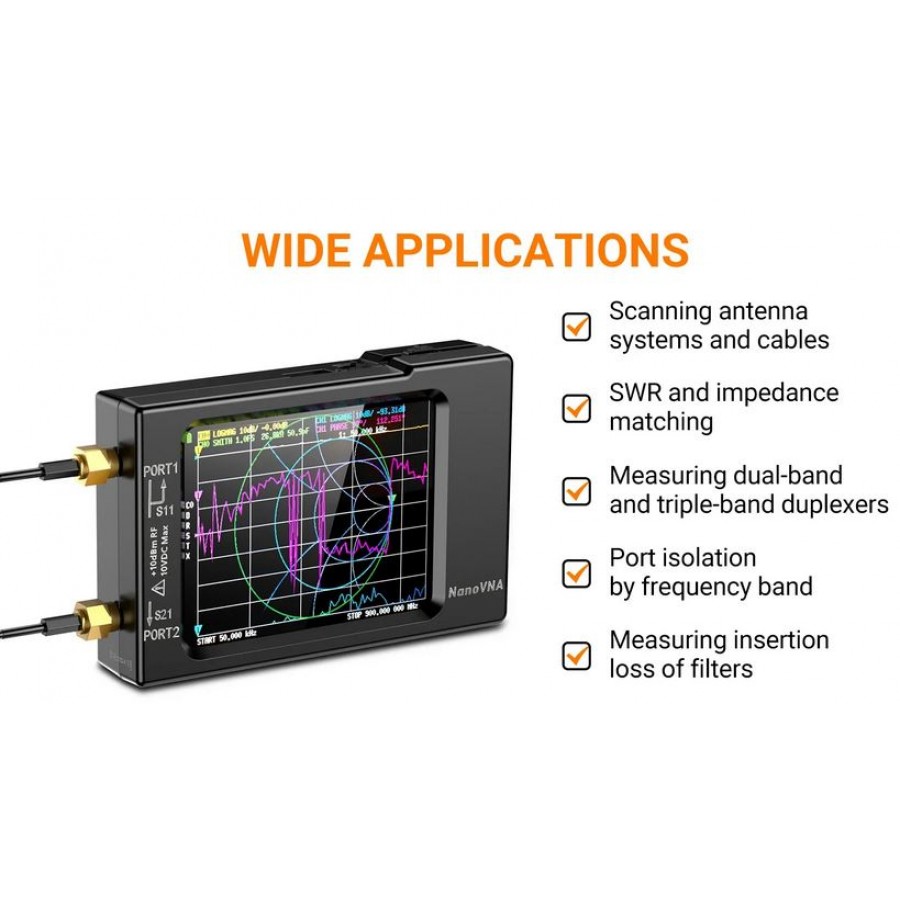

Ο αναλυτής NanoVNA-H είναι ένας φορητός διανυσματικό αναλυτή (Vector Network Analyzer) με οθόνη 2,8 ιντσών. Πρόκειται για ένα εξαιρετικά δημοφιλές και οικονομικό εργαλείο για ραδιοερασιτέχνες και μηχανικούς τηλεπικοινωνιών.Ο NanoVNA-H χρησιμοποιείται κυρίως για τη μέτρηση παραμέτρων σε κυκλώματα ραδιοσυχνοτήτων (RF). Οι πιο συνηθισμένες χρήσεις του περιλαμβάνουν 1. Συντονισμός κεραιών: Μέτρηση του λόγου στασίμων κυμάτων (SWR) για να βεβαιωθείτε ότι η κεραία σας είναι σωστά συντονισμένη στη συχνότητα που επιθυμείτε. 2. Ανάλυση φίλτρων: Μέτρηση της εξασθένησης και της απόκρισης συχνότητας σε φίλτρα διέλευσης ζώνης. 3. Μέτρηση σύνθετης αντίστασης (Impedance): Εμφάνιση των μετρήσεων σε χάρτη Smith (Smith Chart). Παρά το μικρό του μέγεθος, προσφέρει ακριβείς μετρήσεις RF που παλαιότερα απαιτούσαν πανάκριβο εργαστηριακό εξοπλισμό. Συμπέρασμα: Ο NanoVNA-H δεν είναι απλώς ένας μετρητής στασίμων. Είναι ένα πολυεργαλείο που σας επιτρέπει να: Συντονίσετε τις κεραίες σας με απόλυτη ακρίβεια. Ελέγξετε την ποιότητα των ομοαξονικών καλωδίων σας. Σχεδιάσετε και να μετρήσετε φίλτρα και ενισχυτές RF. Κατανοήσετε τη συμπεριφορά των κυκλωμάτων σας σε πραγματικό χρόνο.

Κύρια Χαρακτηριστικά:

• Ευρύ Φάσμα Συχνοτήτων: Καλύπτει από 10 kHz έως 1.5 GHz, επιτρέποντας μετρήσεις σε HF, VHF, UHF καθώς και σε μπάντες κινητής τηλεφωνίας και Wi-Fi.

• Διπλή Θύρα Μετρήσεων: * Port 1 (S11): Για μέτρηση στάσιμων κυμάτων (SWR), απώλειας επιστροφής (Return Loss) και σύνθετης αντίστασης (Smith Chart).

  • Port 2 (S21): Για μέτρηση κέρδους ενισχυτών και εξασθένησης φίλτρων (Insertion Loss).

• Έγχρωμη Οθόνη Αφής 2.8": Εμφανίζει ταυτόχρονα έως και 4 ίχνη μετρήσεων με διαφορετικά χρώματα για άμεση σύγκριση δεδομένων.

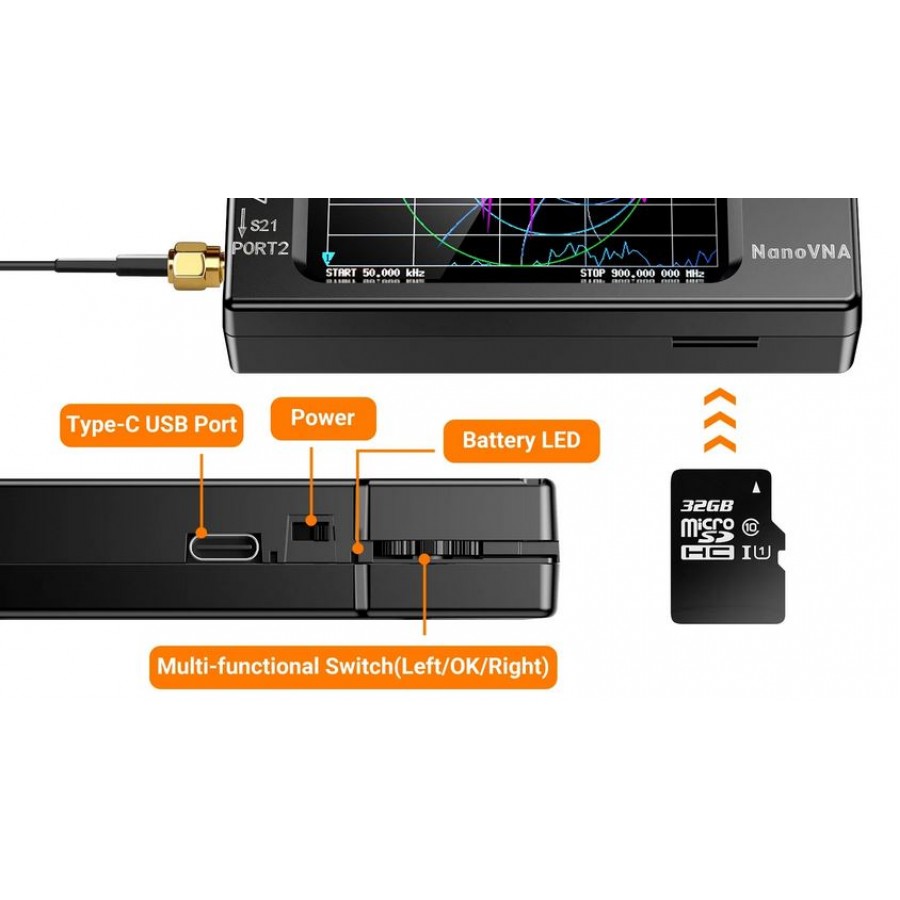

• Σύνδεση με PC & Android: Μέσω της θύρας USB-C, μπορείτε να συνδέσετε τη συσκευή στον υπολογιστή σας χρησιμοποιώντας το λογισμικό NanoVNA Saver για ανάλυση δεδομένων σε μεγάλη οθόνη και εξαγωγή αρχείων Touchstone.

• Αυτονομία & Φορητότητα: Με ενσωματωμένη μπαταρία 650mAh και μέγεθος τσέπης, είναι ο ιδανικός σύντροφος για μετρήσεις κεραιών στην ταράτσα ή στο πεδίο.




Τεχνικές Προδιαγραφές:

• Οθόνη: 2.8 inch TFT (320 x 240)

• Εύρος Μέτρησης: 10kHz - 1.5GHz

• RF Output: -13dbm (μέγιστο -9dbm)

• Ακρίβεια Συχνότητας: <2ppm

• Δυναμικό Εύρος: 70dB (έως 300MHz), 60dB (έως 900MHz), 40dB (έως 1.5GHz)

• Θύρες RF: SMA Female

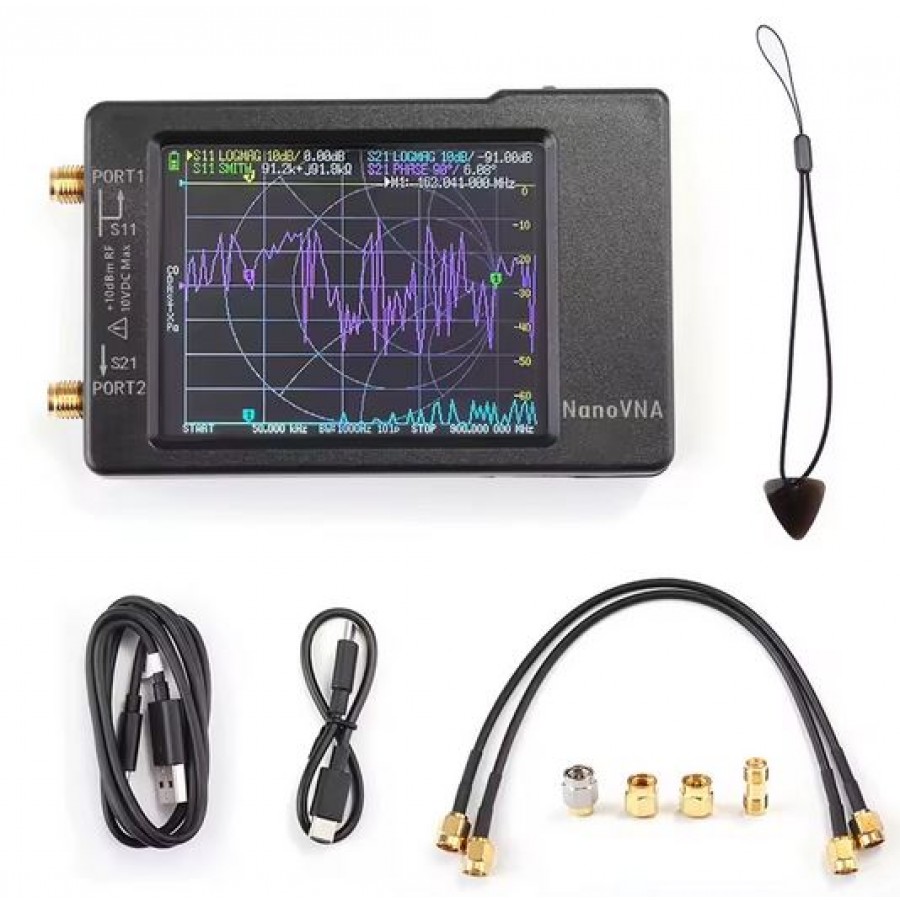

Τι περιλαμβάνεται στο πακέτο:

1. NanoVNA-H Host (με ενσωματωμένη μπαταρία)

2. Κιτ Βαθμονόμησης SMA: (Open, Short, Load) για εγγυημένη ακρίβεια μετρήσεων.

3. 2x Καλώδια RG174 SMA Male to Male (20cm)

4. Καλώδιο USB Type-C για φόρτιση και σύνδεση με PC.

5. Καλώδιο Type-C σε Type-C (για σύνδεση με Android smartphones).
