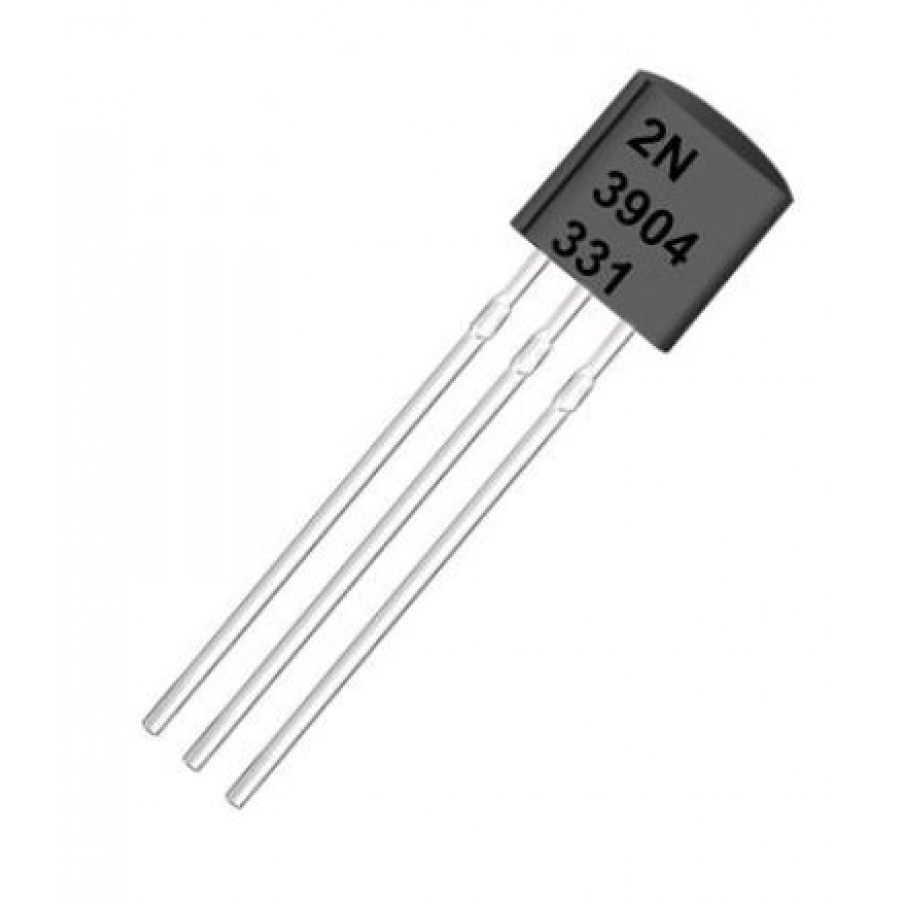

Το 2N3904 είναι ένα κλασικό NPN τρανζίστορ πυριτίου, σχεδιασμένο για εφαρμογές ενίσχυσης σήματος και μεταγωγής (switching) χαμηλής ισχύος. Φημίζεται για την ευελιξία του, το χαμηλό του κόστος και την εξαιρετική του απόδοση σε ένα τεράστιο εύρος εφαρμογών, από απλά κυκλώματα LED μέχρι σύνθετα ψηφιακά συστήματα.

Τεχνικά Χαρακτηριστικά (Specs):

• Τύπος: NPN Silicon Epitaxial Planar Transistor.

• Κέλυφος (Package): TO-92 (Πλαστικό).

• Μέγιστη Τάση Συλλέκτη-Εκπομπού: 40V.

• Μέγιστο Ρεύμα Συλλέκτη: 200mA (Συνεχές).

• Κέρδος Ρεύματος: 100 έως 300 (για τυπικές τιμές ρεύματος).

• Συχνότητα Μετάβασης : 300 MHz (Κατάλληλο και για εφαρμογές RF χαμηλής συχνότητας).

• Συμπληρωματικό (Complementary) PNP: 2N3906.




Πλεονεκτήματα Προϊόντος:

• Standard Επιλογή: Υπάρχει σε σχεδόν κάθε σχηματικό διάγραμμα (schematic) παγκοσμίως.

• Υψηλή Ταχύτητα: Πολύ μικροί χρόνοι καθυστέρησης και ανόδου, ιδανικοί για γρήγορη μεταγωγή.

• Ευκολία στη Χρήση: Το κέλυφος TO-92 ταιριάζει τέλεια σε breadboards και διάτρητες πλακέτες.




Κύριες Εφαρμογές:

• Διακόπτης (Switch): Οδήγηση μικρών φορτίων όπως LED, Buzzer και μικρά ρελέ.

• Ενίσχυση Σήματος: Προ-ενίσχυση ήχου και αισθητήρων.

• Ψηφιακά Κυκλώματα: Χρήση σε πύλες λογικής και χρονιστές (π.χ. με το IC 555).

• PWM Control: Έλεγχος φωτεινότητας ή ταχύτητας μικρών μοτέρ.
