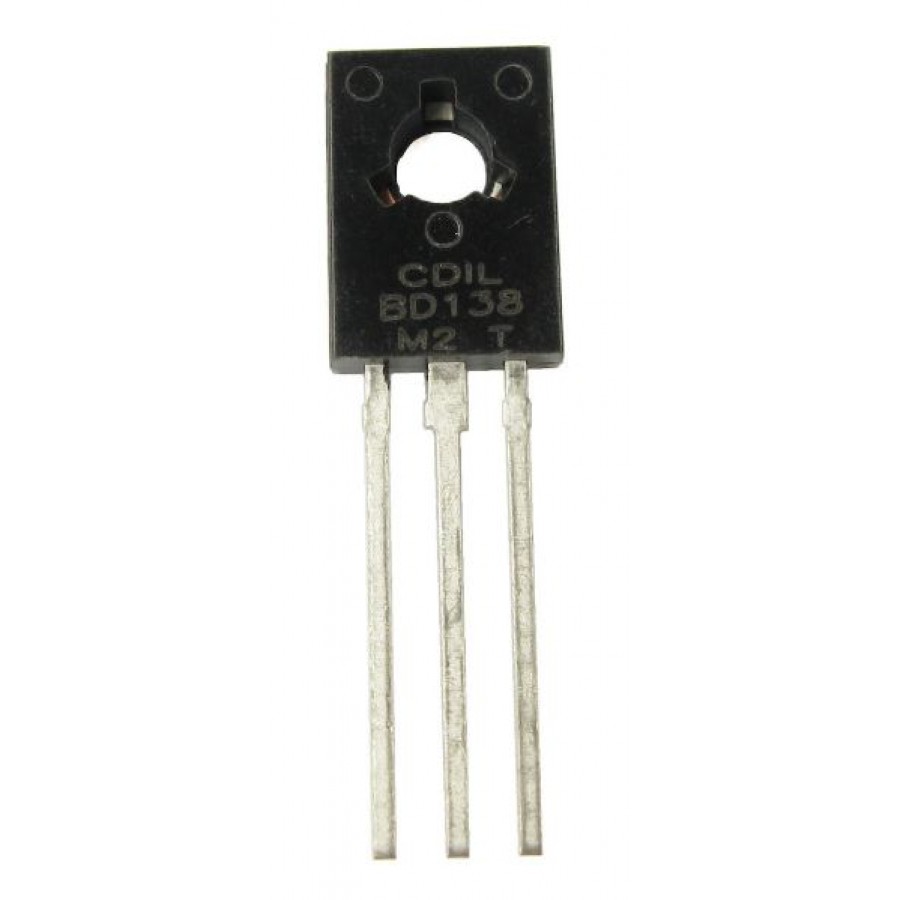

Το BD138 είναι ένα τρανζίστορ πυριτίου PNP μεσαίας ισχύος, σχεδιασμένο για χρήση σε οδηγούς σταδίων ήχου (audio drivers) και εφαρμογές γενικής χρήσης. Λόγω του στιβαρού του σχεδιασμού και της ικανότητας διαχείρισης ρεύματος έως 1.5A, αποτελεί μια αξιόπιστη λύση για κυκλώματα που απαιτούν περισσότερη ισχύ από ένα απλό τρανζίστορ σήματος.

Τεχνικά Χαρακτηριστικά (Specs):

• Τύπος: PNP Epitaxial Silicon Transistor.

• Κέλυφος (Package): TO-126 / SOT-32 (Επίπεδο πλαστικό με οπή για βίδα).

• Μέγιστη Τάση Συλλέκτη-Εκπομπού: 60V.

• Μέγιστο Ρεύμα Συλλέκτη : 1.5A.

• Ισχύς Διάχυσης: 12.5W (με κατάλληλη ψύξη).

• Συμπληρωματικό (Complementary) NPN: BD137.




Πλεονεκτήματα Προϊόντος:

• Εύκολη Στήριξη: Το κέλυφος TO-126 επιτρέπει την άμεση βίδωση σε ψήκτρα ή στο σασί της κατασκευής για αποτελεσματική απαγωγή θερμότητας.

• Υψηλή Αντοχή: Σχεδιασμένο για σταθερή απόδοση σε ένα ευρύ φάσμα θερμοκρασιών.

• Ευελιξία: Ιδανικό για στάδια προ-ενίσχυσης και οδήγησης σε ενισχυτές Hi-Fi.




Κύριες Εφαρμογές:

• Ενισχυτές Ήχου: Χρησιμοποιείται συχνά ως driver stage σε τελικούς ενισχυτές.

• Οδήγηση Φορτίων: Κατάλληλο για έλεγχο μεσαίων ρελέ, λάμπων και μικρών κινητήρων DC.

• Σταθεροποιητές Τάσης: Χρήση σε κυκλώματα ρύθμισης γραμμικών τροφοδοτικών.

• Κυκλώματα Switching: Ιδανικό για εφαρμογές διακόπτη σε τάσεις έως 60V.
